一、溫濕度自動監測系統
背景及實施意義目前醫藥行業對藥品儲存環境的要求越來越高，依據
為此我公司研發的溫濕度自動監測系統，實現藥品全流程溫、濕度環境數據自動化采集，包括實時遠程監控、歷史數據查詢、聲光短信自動報警等功能。管理者只要在計算機上通過監控平臺，就可以對儲存環節進行全程溫濕度監控，保證冷藏儲存的溫濕度受控，從而有效杜絕藥品變質的情況發生。

二、溫濕度自動監測系統相關要求

方案采用在線式溫濕度實時監控系統，由一臺總服務器通過局域網與每個庫房（冷柜）的監測電腦通過串口服務器組成溫濕度監控局域網，每個庫房（冷柜）的串口服務器再通過RS-485總線獲取該庫房（冷柜）的每一臺溫濕度記錄變送器的實時溫濕度數據，在監控電腦上進行顯示與記錄，并通過開關量的方式調控庫房（冷柜）的空調系統，以實現監測和控制同步。通過友好的軟件界面可任意設定每個區域的溫濕度上下限以及報警方式，當溫濕度超標時溫濕度記錄變送器可發出聲光報警，同時報警信息由短信報警器發送至多個管理員手機，也可通過撥號的方式提醒相關負責人。

溫濕度記錄變送器采用每個庫房（冷柜）由串口服務器控制箱集中供電（直流12V），通過RS-485總線同時完成電源與數據傳輸；溫濕度記錄變送器使用了時鐘電池，保證了在服務器停電、故障的狀態下繼續記錄數據，并在來電后進行數據恢復，電壓更安全、數據更可靠。

三、溫濕度監測系統構架及特點

1、系統構架

方案采用分布式智能網絡型監控系統，采用485總線技術、以太網技術等傳輸方式，被監控的點位可根據需要擴展硬件種類，增加監控點數量，監控終端采用普通的PC電腦。基于現場總線的方式的傳輸，采用智能溫濕度記錄變送器，便于現場布線，記錄平臺采用PC計算機，支持數據導出和以太網傳輸，及無線傳輸。軟件界面圖形化，采用大型數據庫進行溫濕度記錄的存儲，并且數據可以手動或自動進行備份。動態數據庫技術保證海量數據壓縮存儲需要的同時可以迅速查詢。根據數據庫服務器硬盤的大小，歷史數據一般可以保存十年以上。將每一臺設備的實時溫（濕）度數據在監控電腦上進行顯示與記錄。通過友好的軟件界面可任意設定每個區域的溫（濕）度上下限以及報警方式，報警信息由短信報警器發送至多個管理員手機。

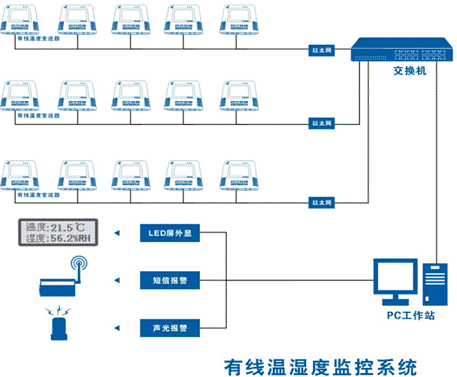

（1）有線監控拓撲圖大型溫濕度監控系統組網

2）無線監控拓撲圖大型溫濕度監控系統組網

2、系統特點

（1）軟件支持終端組網，以及不同L系列的混合組網。

（2）單機通訊距離達到300-1000米，也可使用光纖傳輸，以太網拓撲，以獲得更遠更可靠的通訊質量。

（3）組網軟件，附帶數據分析功能，具有還可發送告警信息至用戶手機。

（4）溫濕度實時監測系統整合了485通訊技術、以太網通訊技術，實現數據傳輸?shù)亩鄻有?。采用分布式多層架?gòu)，軟件平臺采用工業控制計算機作為服務器，能實現24小時不間斷工作。

（5）溫濕度記錄變送器的硬件采用進口高品質溫濕度傳感器和微處理器芯片，保證檢測精度和可靠性。采用大屏幕液晶顯示器，實時顯示現場的溫濕度變化。在實時傳輸溫濕度數據的同時，把數據記錄下來，如發生管理電

腦關機或通訊故障，在電腦恢復運行后可自動將丟失的歷史數據上傳到電腦。

（6）可設置溫濕度上下限，進行就地報警聲光報警和遠程（短信、電話等）報警。溫濕度超限報警的上下限值可通過手機短信遠程設置。系統管理人員可隨時通過手機向系統發送查詢短信，了解環境溫濕度實時數據

（7）系統具有權限管理功能，普通級別人員只能查看數據，高級管理員可進行其他相關操作。

（8）支持網絡客戶機訪問主機監測系統局域網、互聯網訪問溫濕度實時監測系統，客戶端能支持多個用戶同時查詢數據，能夠查看實時的監測數據，數據與總控中心同步。

（9）數據修補功能。

支持將記錄儀下載數據導入溫濕度實時監測系統數據庫，進一步確保數據庫數據的完整性。

（10）自動備份。

本系統定時包含自動備份功能，防止因系統宕機導致的數據丟失。系統在保存實時數據的同時，也保存有自定義格式的文件，按月份、設備歸類存檔，內容包括設備的各種基本信息，以及歷史數據。另外，可實現自動上傳到遠程服務器。

（11）所有溫濕度測量結果不能人為修改。監測結果直接保存數據庫，并且數據庫連接設有用戶名密碼，一般用戶無法直接操作數據庫修改數據。另外，系統擁有自定義的文件格式，只有通過本監控系統才能讀取文件數據，否則只能看到亂碼，這樣就保證了測量結果不能人為修改。

（12）災難恢復。

本系統包含恢復功能，根據備份信息進行恢復。

① 用戶在系統上進行的關鍵性配置操作修改，都會統一記錄到系統日志中，并且同時會保存一個日志副本到異地或遠程服務器。一旦系統崩潰，即使更換地點，也能通過分析日志記錄后，立即重建系統。

② 一旦出現由于各種原因?qū)е碌臄?shù)據缺失等情況，本系統也可以直接連接記錄儀，從硬件中下載保存的數據，恢復缺失數據。

③ 系統管理員可將關鍵數據，以外接設備形式，定時備份，以便有效的管理備份數據。本系統還將提供在線數據保護，即數據通過網絡傳送到異地的存儲設備上，由于這些數據是實時和在線的，對業務主機重定向運作來說是即時可用的。這種方法可將業務運作與災難發生的區域分開，從容的重建數據中心及業務操作。

四、溫濕度記錄變送器硬件設備介紹

1、智能溫濕度記錄變送器--有線與無線

有線
	A、技術參數型號T95系列溫濕度變送器設備 l 大屏幕液晶顯示器可實時顯示溫濕度數據。 l 在實時傳輸溫濕度數據的同時，把數據記錄下來， l 如發生管理電腦關機或故障，在電腦恢復運行后可自動將歷史數據上傳到電腦。	B、技術參數型號T95系列溫濕度變送器參數 l 溫濕度檢測范圍： -40~100 ℃ l 溫濕度檢測分辨率：0.1 ℃ l 溫濕度檢測精度：±0.2℃（0~50 ℃），其余± 0.5℃ 濕度：± 3%
無線
	1、測量范圍：溫濕度 -40~濕度：0~100%RH 2、傳感器：溫度高精度NTC熱敏電阻濕度美國原裝進口霍尼韋爾傳感器 3、測量精度：溫度 ± 4、數據傳輸：

為了方便使用者的實時監控，我公司自主研發的短信模塊與溫濕度監測服務器平臺連接，利用GSM網絡，當某一點環境溫濕度或者濕度超過了設定的上下限時，短信平臺能夠自動將報警短信發送到使用者的手機上。1）用手機接收記錄變送器的超標報警信號，及時處理突發事件；2）用手機接收記錄變送器故障的報警信號，及時處理突發事件；3）用手機接收監控服務器的網絡故障報警信號，及時處理突發事件。

2、短信報警平臺
